Invoering
Het 240*160 monochrome LCD Spi-display wordt veel gebruikt in embedded systemen, industriële besturing, consumentenelektronica en andere gebieden. Het display heeft een resolutie van 240×160, wat duidelijke en stabiele weergave-effecten oplevert, wat zeer geschikt is voor verschillende apparaten die een fijne beeld- en tekstpresentatie vereisen.

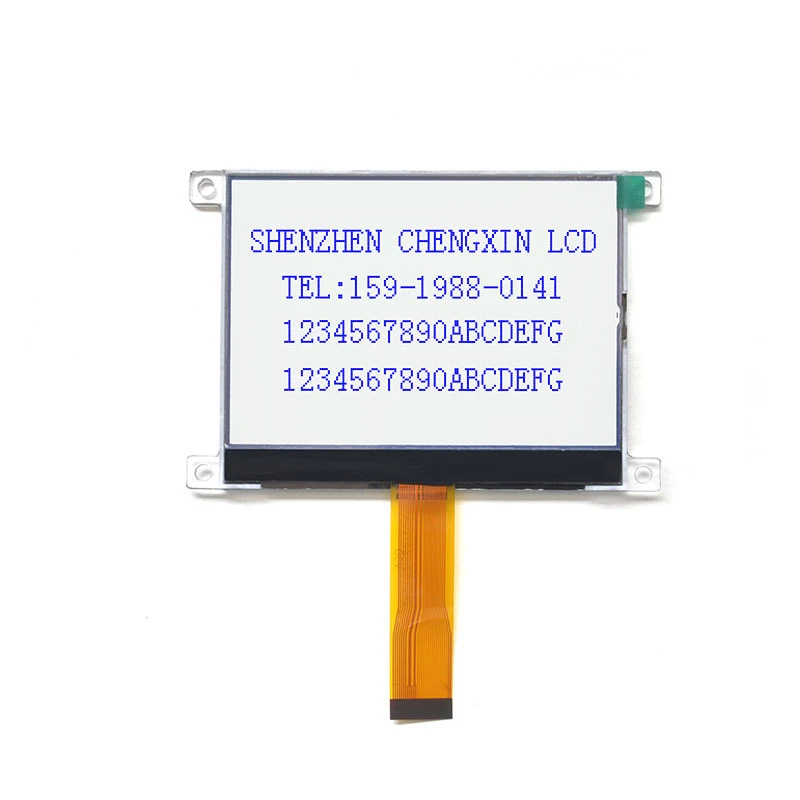

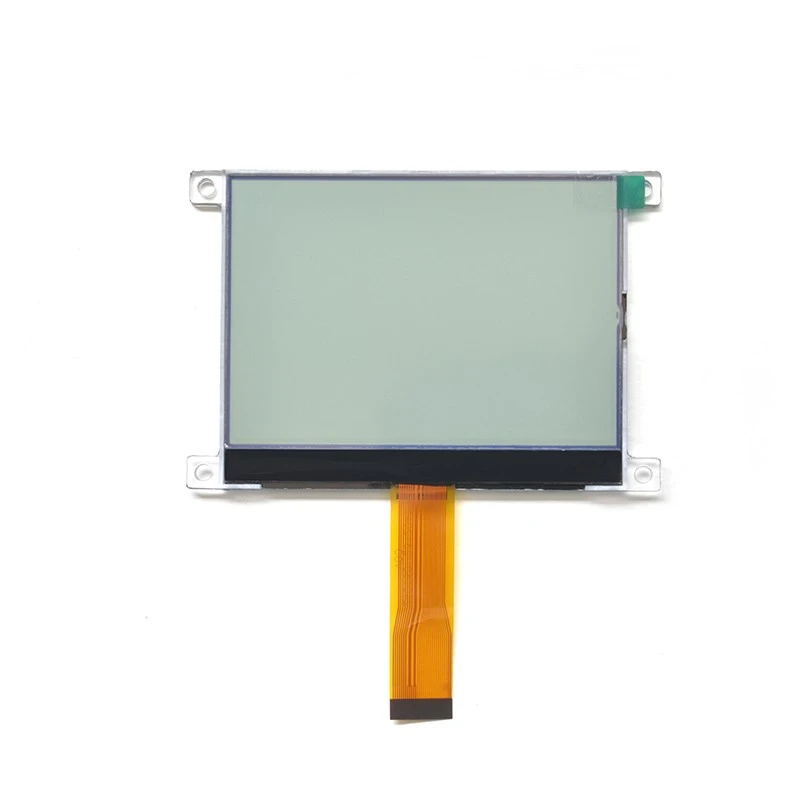

1. productafbeelding
2.Producteigenschap
Scherm met hoge resolutie
Het 240*160 monochrome LCD Spi-display heeft een resolutie tot 240x160, waardoor duidelijkere en gedetailleerdere afbeeldingen en teksten kunnen worden weergegeven dan traditionele displays met een lage resolutie.
Brede kijkhoek
Ons beeldscherm maakt gebruik van verbeterde IPS-technologie (In-Plane Switching) of andere vergelijkbare technologieën met een brede kijkhoek om ervoor te zorgen dat de vloeibare kristalmoleculen relatief consistente optische eigenschappen behouden onder meerdere hoeken, waardoor kleurvervorming en helderheidsverzwakking onder verschillende kijkhoeken effectief worden verminderd.
Uitstekende compatibiliteit
Ons display is sterk compatibel en ondersteunt een groot aantal gangbare controllers en microprocessors. Of het nu een 8-bit-microcontroller met laag vermogen of een krachtige 32-bit-processor is, hij kan eenvoudig op het display worden aangesloten voor gegevensoverdracht en besturingsbewerkingen.
Ingebouwde systemen en intelligente hardware
240*160 monochrome LCD SPI-display wordt veel gebruikt in embedded systemen. Vanwege het lage stroomverbruik en de efficiënte transmissiecapaciteit van de SPI-interface is het een ideale weergavemodule in microcontroller- en single-chip computersystemen.
Industriële apparatuur en bedieningspanelen
In industriële automatiseringsapparatuur en besturingssystemen worden onze displays vanwege hun hoge betrouwbaarheid en stabiliteit veel gebruikt in verschillende bedieningspanelen en displaymodules.
Medische apparatuur
Onze displays worden ook veel gebruikt in medische apparatuur, vooral in draagbare bewakingsapparatuur, diagnostische instrumenten en hulpmiddelen voor gezondheidsbeheer.
Consumentenelektronica
Op het gebied van consumentenelektronica worden onze displays gebruikt in diverse kleine consumentenelektronicaproducten, zoals elektronische klokken, elektronische tags, afstandsbedieningen, gameconsoles, enz.
Instrumenten en meetapparatuur
In diverse instrumenten en meetapparatuur worden onze producten vaak gebruikt om meetgegevens, alarminformatie, bedrijfsstatus en parameterinstellingen weer te geven.

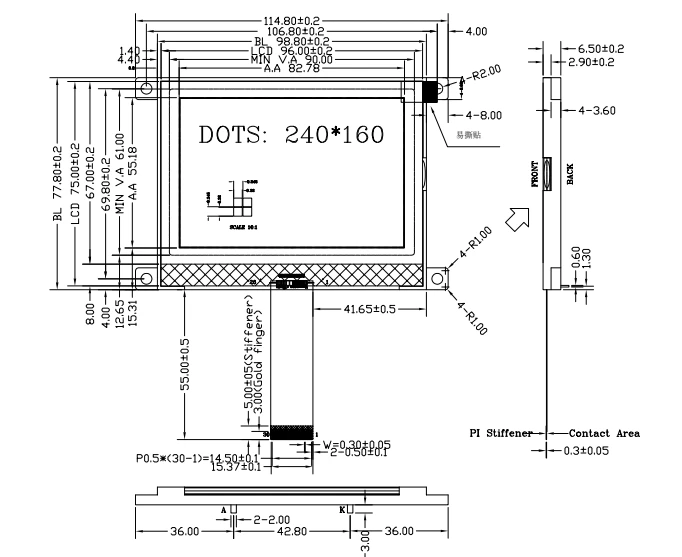

4.productparameter (specificatie)
|
Modulegrootte: 115 (B) × 77,8 (H) × 6,5 (T) mm |
Schermweergavegebied: 90(B) ×61(H) mm |
|
LCD-type: FSTN/POSITIVE/TRANFLECTIVE |
Kijkhoek: 6 uur |
|
Stuurprogramma-IC:UC1628C |
Type achtergrondverlichtingsdriver: Vermogen/3.0+/-0.2V/Wit |
|
DC naar DC-circuit: ingebouwd |
Gewicht: nader vast te stellen |
|
PIN |
SYMBOOL |
SPELD |
SYMBOOL |
|
|
1 |
ESD |
16 |
BM0 |
|
|
2 |
TST4 |
17 |
BM1 |
|
|
3 |
D7 |
18 |
VSS |
|
|
4 |
D6 |
19 |
VSS |
|
|
5 |
D5 |
20 |
VDD |
|
|
6 |
D4 |
21 |
VDD |
|
|
7 |
D3 |
22 |
VDD |
|
|
8 |
D2 |
23 |
VLCDIN |
|
|
9 |
D1 |
24 |
VLCDOUT |
|
|
10 |
D0 |
25 |
VB0- |
|
|
11 |
RST |
26 |
VB1- |
|
|
12 |
CS0 |
27 |
VB1+ |
|
|
13 |
CD |
28 |
VD0+ |
|
|
14 |
WR0 |
39 |
ESD |
|
|
15 |
WR1 |
30 |
NC |
Klantenservice
Veelgestelde vragen
Vraag: Wat is een 240x160 monochroom LCD SPI-scherm?
A: Antwoord: Een 240x160 monochroom LCD SPI-display is een type liquid crystal display (LCD) met een resolutie van 240 pixels horizontaal bij 160 pixels verticaal, waarbij afbeeldingen in één kleur worden weergegeven (monochroom). Het maakt gebruik van het Serial Peripheral Interface (SPI) communicatieprotocol voor gegevensoverdracht tussen de microcontroller en het display.
Vraag: Wat betekent "SPI" in de context van deze weergave?
A: SPI (Serial Peripheral Interface) is een communicatieprotocol dat snelle gegevensoverdracht mogelijk maakt tussen een microcontroller (of een ander apparaat) en het beeldscherm. Het maakt gebruik van een seriële interface met minder pinnen vergeleken met parallelle communicatie, waardoor het ideaal is voor embedded systemen met beperkte GPIO-pinnen.
Vraag: Wat is het voordeel van een monochroom LCD-scherm?
A: Een monochroom LCD-scherm is eenvoudiger en goedkoper te vervaardigen in vergelijking met kleurenschermen. Het verbruikt minder stroom, biedt een hoger contrast voor de leesbaarheid en is ideaal voor toepassingen waarbij kleur niet nodig is, zoals basistekst of eenvoudige grafische weergaven in ingebedde systemen.
Vraag: Wat is de typische gebruikssituatie voor een 240x160 monochroom LCD SPI-scherm?
A: Dit type display wordt vaak gebruikt in ingebedde systemen met laag vermogen, draagbare apparaten, medische apparatuur, industriële toepassingen en doe-het-zelf-projecten waarbij eenvoudige afbeeldingen of tekst moeten worden weergegeven, zoals digitale klokken, statusindicatoren en kleine bedieningspanelen. .
Vraag: Welke invloed heeft de resolutie van 240x160 op de beeldkwaliteit?
A: Met een resolutie van 240x160 kan het scherm duidelijke tekst en basisafbeeldingen weergeven, maar de beeldkwaliteit is niet zo gedetailleerd als kleurenschermen met een hogere resolutie. Het is voldoende voor toepassingen waarbij eenvoud en helderheid belangrijker zijn dan high-definition beelden.
Vraag: Kan een 240x160 monochroom LCD SPI-scherm afbeeldingen weergeven?
A: Ja, het 240x160 monochrome LCD SPI-display kan eenvoudige afbeeldingen weergeven, zoals pictogrammen, logo's of vormen, maar vanwege het monochrome karakter zal dit beperkt zijn tot eenvoudige zwart-wit- of grijswaardenafbeeldingen. Complexe afbeeldingen of kleurenafbeeldingen zijn niet geschikt voor dit beeldscherm.
Vraag: Wat is het typische stroomverbruik van een 240x160 monochroom LCD SPI-scherm?
A: Het stroomverbruik varieert afhankelijk van factoren zoals de helderheid en het gebruik van het scherm, maar over het algemeen hebben monochrome LCD-schermen een laag stroomverbruik in vergelijking met kleurenschermen. Ze verbruiken doorgaans tussen de 5 en 30 mA, afhankelijk van de achtergrondverlichtingsinstellingen, waardoor ze geschikt zijn voor toepassingen op batterijen.
