Invoering
Het 128x64B dotmatrix LCD-scherm is een krachtige dotmatrix grafische LCD-displaymodule, die veel wordt gebruikt in een verscheidenheid aan elektronische apparaten. Ten tweede is de resolutie van onze weergavemodule 128x64 dots, wat betekent dat deze rijke informatie kan weergeven in een beperkte schermruimte. Of het nu gaat om tekstinformatie met meerdere regels of een grafische weergave in klein formaat, ons product kan het gemakkelijk aan.

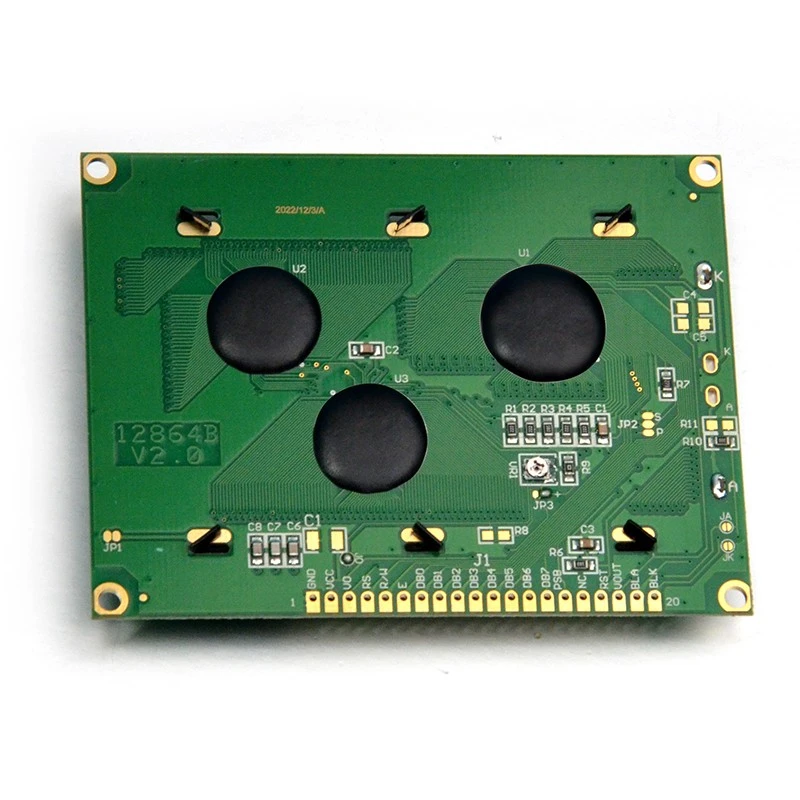

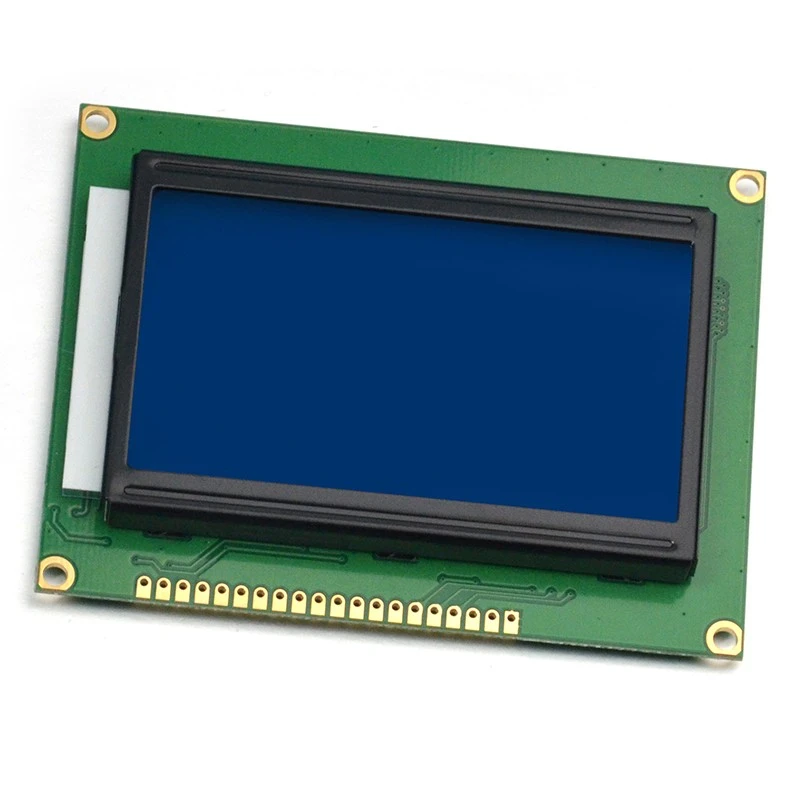

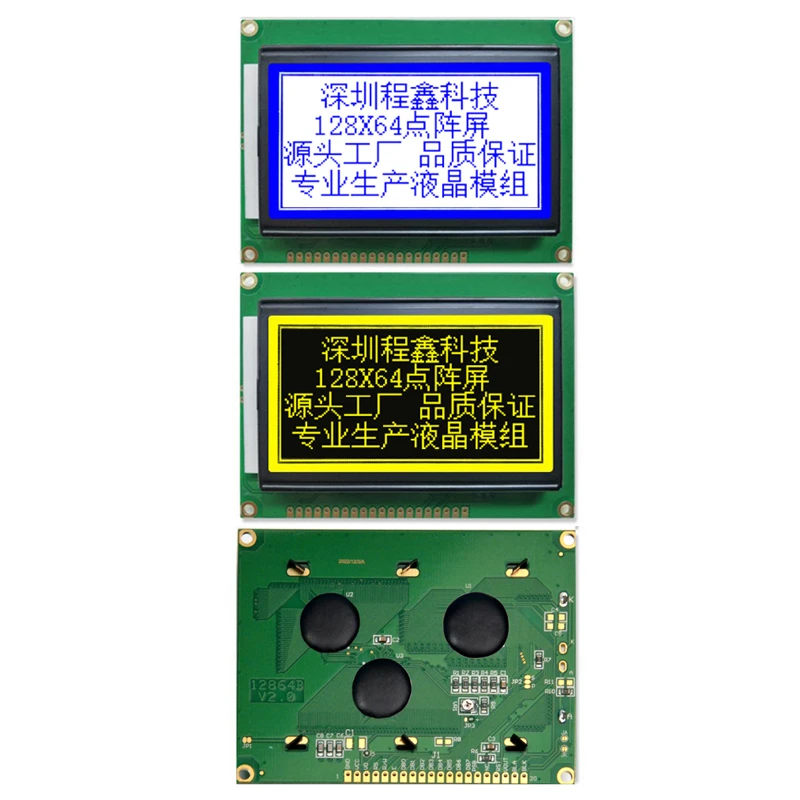

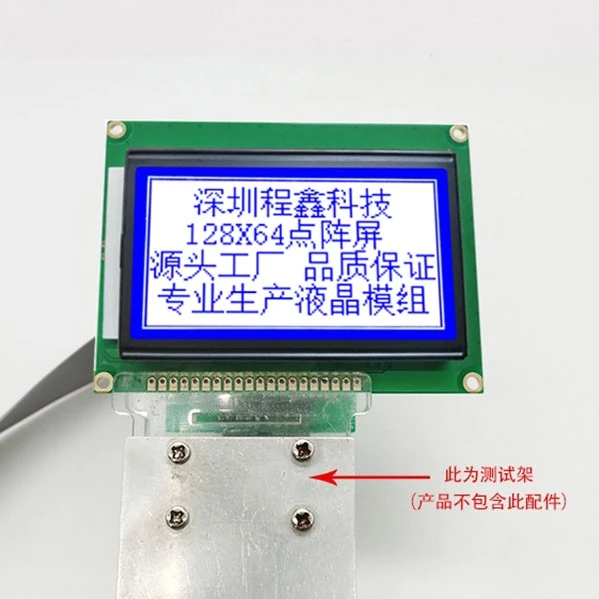

1.productfoto's
2.Productfunctie
Scherm met hoge resolutie
Het 128x64B dotmatrix LCD-scherm heeft een dotmatrixindeling van 128 kolommen x 64 rijen, met in totaal 8192 onafhankelijke pixels. Dankzij dit puntmatrixontwerp met hoge dichtheid kan het scherm delicatere en duidelijkere afbeeldingen en tekst weergeven.
Ontwerp met laag vermogen
Het bedrijfsspanningsbereik van ons display ligt tussen {{0}}.0V en +5.5V. Deze lagere spanningsvereiste helpt het energieverbruik te verminderen. Ten tweede integreert het een DC-DC-conversiecircuit, waarvoor geen externe negatieve druk nodig is, waardoor het circuitontwerp verder wordt vereenvoudigd en het stroomverbruik wordt verminderd.
Sterk aanpassingsvermogen aan de omgeving
Onze beeldschermen hebben doorgaans een breed bedrijfstemperatuurbereik van -20 graad tot +70 graad, en sommige modellen van industriële kwaliteit reiken zelfs tot -30 graad tot +85 graad, waardoor wordt gegarandeerd dat ze kunnen normaal worden weergegeven in omgevingen met koude of hoge temperaturen. Ten tweede gebruiken onze beeldschermen een afgedichte structuur en een vochtbestendige behandeling om te voorkomen dat het vloeibare kristalmateriaal binnendringt door vocht. Tegelijkertijd is het circuitgedeelte meestal bedekt met een anticorrosiecoating om bestand te zijn tegen verschillende zware omstandigheden.
Flexibele interface
Ons beeldscherm heeft de kenmerken van een flexibele interface, wat te danken is aan het feit dat de driverchip meerdere communicatieprotocollen en interfacemethoden ondersteunt, zoals een parallelle interface, SPI-interface en I²C-interface.
Industriële besturingssystemen
128x64B dot matrix LCD-schermen worden veel gebruikt op het gebied van industriële automatisering. Het ontwerp met hoge resolutie van 128 x 64 pixels kan complexe bedieningsinterfaces weergeven, inclusief realtime parameters, statusindicaties en kaartinformatie.
Medische instrumenten en apparatuur
In medische apparatuur zijn 128x64B dot-matrix LCD-schermen geschikt voor monitoren, bloedglucosemeters en andere apparatuur met hoog contrast en duidelijke weergave-effecten.
Consumentenelektronica
De toepassingen van het display op het gebied van consumentenelektronica omvatten smart home-apparaten, audiopanelen en afstandsbedieningen.
Instrumenten en meetapparatuur
Onze displays worden veel gebruikt in diverse meetinstrumenten, zoals energiemeters, gasanalysatoren en elektronische weegschalen.
Auto-elektronica
Op het gebied van auto-elektronica wordt het display gebruikt in voertuignavigatiesystemen, instrumentenpanelen en weergavemodules in achteruitkijkspiegels.
Onderwijs- en onderzoeksapparatuur
Onze displays zijn ook geschikt voor apparatuur op het gebied van onderwijs en onderzoek, zoals het aanleren van experimentele instrumenten en elektronische ontwikkelborden.
4.productparameter (specificatie)
|

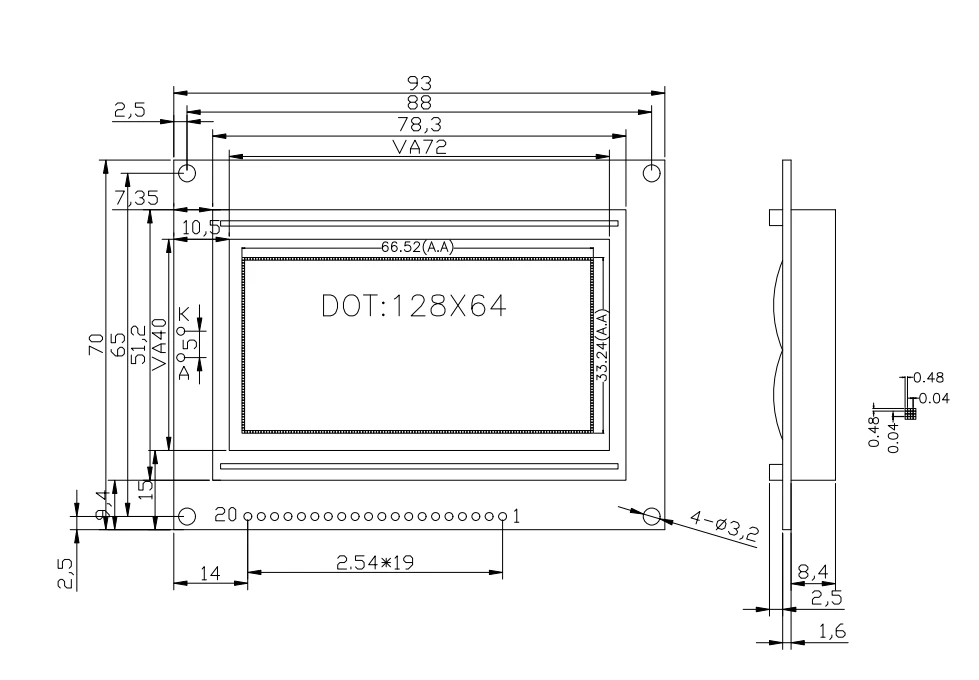

Modulegrootte: 93X70X12,5 mm |
Weergavegebied weergeven: 72 x 40 mm |
|
LCD-type: FSTN/POSITIEF/TRANSFLECTIEF |
Kijkhoek: 6 uur |
|
Stuurprogramma-IC: ST7920 OF gelijkwaardig |
Type achtergrondverlichting: vermogen/3,1 V/HITE |
|
DC naar DC-circuit: ingebouwd |
Gewicht: nader vast te stellen |
|
PIN |
SYMBOOL |
|
|
1 |
Vs |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
Klantenservice
Veelgestelde vragen
Vraag: Wat betekent de resolutie van het 128x64B dotmatrix LCD-scherm?
A: De resolutie van 128 x 64 betekent dat het scherm 128 pixels breed en 64 pixels hoog is, wat resulteert in een totaal van 8192 adresseerbare pixels. Dit zorgt voor gedetailleerde en scherpe tekst of afbeeldingen op een compact schermgebied.
Vraag: Waarom wordt het 128x64B dotmatrix LCD-scherm als energiezuinig beschouwd?
A: Het display activeert alleen de pixels die nodig zijn voor het weergeven van inhoud, waardoor het stroomverbruik wordt geminimaliseerd. Bovendien maakt het gebruik van lage bedrijfsspanningen (3,3 V tot 5 V) en energiezuinige achtergrondverlichting, waardoor het geschikt is voor apparaten die op batterijen werken.
Vraag: Wat maakt het 128x64B dotmatrix LCD-scherm zo goed aanpasbaar aan verschillende omgevingen?
A: Dankzij het brede bereik van de bedrijfstemperatuur (-20 graad tot +70 graad of -30 graad tot +85 graad voor modellen van industriële kwaliteit) en de robuuste afdichting tegen vocht en stof is dit mogelijk om betrouwbaar te presteren onder zware omstandigheden.
Vraag: Welke communicatie-interfaces worden door dit display ondersteund?
A: Het 128x64B dotmatrix-lcd-scherm ondersteunt doorgaans parallelle interfaces (8-bit- of 4-bit-modi) en seriële interfaces zoals SPI en I²C, wat flexibiliteit biedt voor integratie met verschillende microcontrollers.
Vraag: Hoe zorgt het display voor een duidelijke zichtbaarheid onder verschillende lichtomstandigheden?
A: Het maakt gebruik van vloeibaar kristalmateriaal met hoog contrast en instelbare achtergrondverlichting, waardoor een goede leesbaarheid wordt gegarandeerd bij zowel weinig licht als heldere omstandigheden.
Vraag: Kan het 128x64B dotmatrix LCD-scherm afbeeldingen weergeven, of is dit beperkt tot tekst?
A: Het kan zowel tekst als eenvoudige afbeeldingen weergeven. De puntmatrixopstelling maakt op pixels gebaseerde aanpassingen mogelijk, waardoor pictogrammen, patronen of afbeeldingen met een lage resolutie kunnen worden weergegeven.
Vraag: Wat zijn de typische toepassingen van het 128x64B dotmatrix LCD-scherm?
A: Veel voorkomende toepassingen zijn onder meer industriële instrumenten, medische apparaten, draagbare apparatuur en autodashboards, waarbij compacte en betrouwbare displays cruciaal zijn.
Vraag: Hoe gaat het beeldscherm om met omgevingen met weinig GPIO-bronnen?
A: Door seriële interfaces zoals SPI of I²C te gebruiken, vermindert het display het aantal benodigde controlepinnen, waardoor het ideaal is voor microcontrollers met beperkte GPIO-beschikbaarheid.
Vraag: Welk soort achtergrondverlichting wordt gebruikt in dit scherm?
A: De meeste 128x64B dotmatrix LCD-schermen maken gebruik van energiezuinige LED-achtergrondverlichting, die voor een uniforme verlichting zorgt en minimaal stroom verbruikt.
Vraag: Hoe duurzaam is het 128x64B dotmatrix LCD-scherm bij buitentoepassingen?
A: Het robuuste ontwerp, inclusief antivibratiestructuur, beschermende coatings en brede temperatuurtolerantie, zorgt voor duurzaamheid en consistente prestaties in buiten- of ruige omgevingen.
