Beschrijving

Technische Parameters

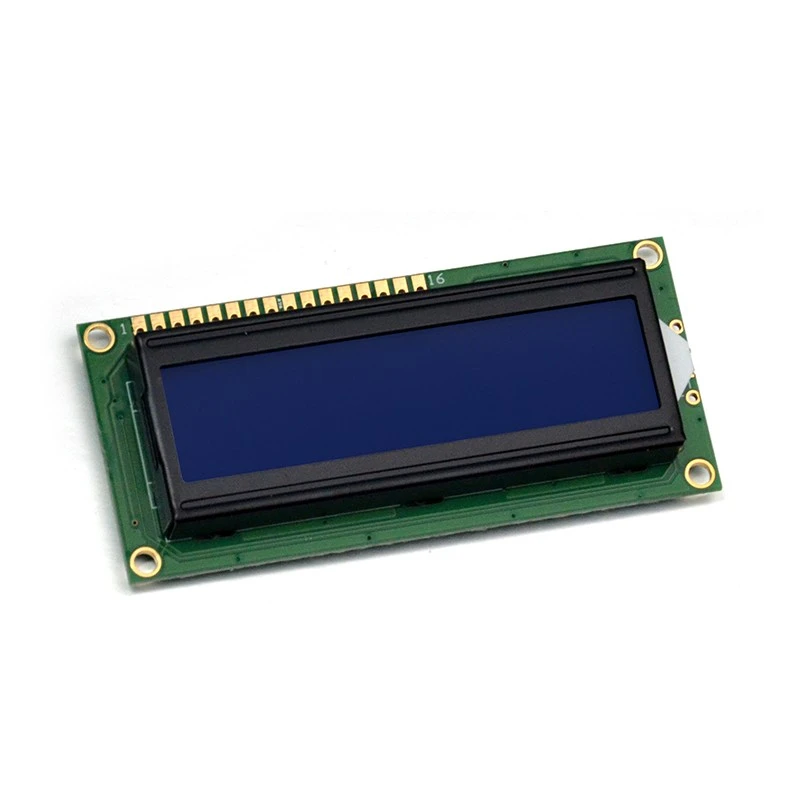

16 * 2 LCD-scherm met i2c is een veelgebruikte liquid crystal display-module die 2 regels kan weergeven met maximaal 16 tekens per regel. Dit type display wordt veel gebruikt in embedded systemen, Arduino-projecten en andere microcontrollertoepassingen. Het gebruik van de I2C-interface (Inter-Integrated Circuit, Serial Bus) kan de verbinding en bediening aanzienlijk vereenvoudigen, waardoor meerdere apparaten via dezelfde datalijn kunnen communiceren. product-1630-517

1.productintroductie

2.Productfunctie

Voordelen

De I2C-interface van het 1602-dot matrixscherm is een geprefereerde verbindingsmethode om het scherm compatibeler te maken voor productontwikkeling en het gebruik van pinnen te besparen. Bij gebruik van de traditionele parallelle interface zijn een groot aantal pinnen nodig, terwijl I2C slechts twee draden gebruikt. Via de I2C-bus kunt u meerdere apparaten op dezelfde bus aansluiten. Met behulp van de I2C-driver is de code voor het besturen van het LCD-scherm beknopter, waardoor de ontwikkelingsefficiëntie wordt verbeterd.
Het 16x2 LCD-scherm met de I2C-interface biedt een handige, flexibele en eenvoudig uit te breiden oplossing. Of het nu wordt gebruikt voor leren, experimenteren of praktische toepassingen, het is een zeer praktisch onderdeel. Meestal is het als volgt aangesloten:
LCD VCC → I2C VCC (meestal 5V)
LCD GND → I2C GND
LCD SDA → I2C SDA (datalijn)
LCD SCL → I2C SCL (kloklijn)

3. Product sollicitatie

De combinatie van 16x2 LCD-display en I2C-interface biedt unieke voordelen voor verschillende projecten en praktische toepassingen, vooral in scenario's waarin tekstinformatie moet worden weergegeven. Door zijn universaliteit en gebruiksgemak is het een van de favoriete componenten voor elektronische projecten. Onze klanten gebruiken 1602 LCD-schermen meestal op grote schaal in elektrische schroefmachines en podiumlichtcontrollers. Bovendien kan het ook worden gebruikt in veel digitale displayproducten met een kleine displayinhoud en displayoppervlak. Bijvoorbeeld,

1. Instrumentatie: In laboratoriumapparatuur en testinstrumenten kan LCD worden gebruikt om experimentele parameters, testresultaten of waarschuwingsinformatie weer te geven.

2. Industrieel besturingssysteem: In industriële besturingssystemen wordt 16x2 LCD gebruikt om statusinformatie, foutwaarschuwingen enz. van machines en apparatuur weer te geven, zodat operators op tijd kunnen reageren.

3. Dashboardweergave: In voertuigen of motorfietsen kan LCD worden gebruikt om belangrijke informatie weer te geven, zoals snelheid, brandstofvolume, motortemperatuur, enz.

4. Speelgoed en spellen: Bij sommige elektronische speelgoed- of spellen kan het gebruik van LCD-schermen de gebruikerservaring verbeteren en gebruikers aantrekken door scores, niveau-informatie, enz. weer te geven.

5.productparameter (specificatie)

Modulegrootte: 80X36X11.3	LCD-AA: 64,4X16
LCD-formaat: 1,44 inch	Resolutie: 16x2 pixels
Stuurprogramma-IC: SPLC780D	Type achtergrondverlichting: vermogen/3,3 V/5 V/HITE
Interface: 4W/4 SPI	Achtergrondverlichting: witte LED

SPELD	SYMBOOL
1	VSS
2	VDD
3	V0
4	RS
5	R/W
6	E
7	DB0
8	DB1
9	DB2
10	DB3
11	DB4
12	DB5
13	DB6
14	DB7
15	A
