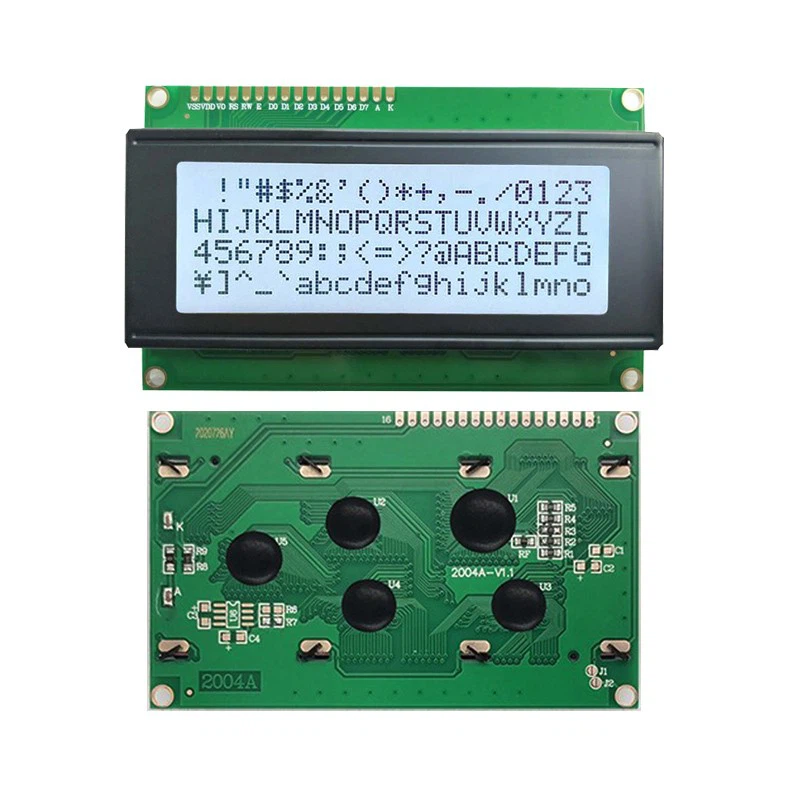

20x4 LCD-scherm is een weergaveapparaat dat veel wordt gebruikt in industriële besturingsapparatuur. Het behoort tot elektronische componenten en wordt veel gebruikt in verschillende elektronische projecten en apparatuur. Het bestaat uit 4 rijen en 20 kolommen met tekens en kan in totaal 80 tekens weergeven.
Het weergaveformaat is doorgaans 20 x 4, dat wil zeggen dat er per rij 20 tekens kunnen worden weergegeven en dat er in totaal 80 tekens kunnen worden weergegeven.
Het is een standaard tekenweergavetype. Het gebruikt meestal een 5x8-dot matrix-tekenformaat en ondersteunt de weergave van cijfers, letters en enkele speciale symbolen.
Interfacemodus De meeste 20x4 LCD-modules gebruiken HD44780-controllers en ondersteunen parallelle interfaces (meestal 4-bit- en 8-bit-modi).
Meestal moet het met achtergrondverlichting worden gebruikt. Veel modellen hebben LED-achtergrondverlichting om de weergave van informatie in omgevingen met weinig licht te vergemakkelijken.
De werkspanning werkt over het algemeen op 5V/3,3V, wat geschikt is voor de meeste microcontrollers en ontwikkelingsborden (zoals Arduino). In speciale gevallen kan de spanning worden aangepast aan de productontwikkeling.
1 Fabrieksscène
Technologische vooruitgang
Verbeterde achtergrondverlichtingstechnologie: Sommige nieuwere modellen van 20x4 LCD-schermen gebruiken efficiëntere LED-achtergrondverlichting, wat zorgt voor helderdere schermen en een lager energieverbruik.
Verbeterde duurzaamheid: Sommige fabrikanten hebben versies geïntroduceerd die bestand zijn tegen hoge temperaturen en vocht, waardoor ze beter geschikt zijn voor toepassingen in zware omgevingen.
.Producttoepassing
Industriële controle:als weergaveapparaat voor industriële bedieningspanelen.
Instrumenten:zoals elektronische meetapparatuur en instrumentdisplayschermen.
Consumentenelektronica:zoals elektronische spelconsoles, e-bookreaders, enz.
Smart Home-apparaten:zoals slimme thermostaten, slimme stopcontacten, etc.
Draagbare meetinstrumenten; industriële bedieningspanelen; draagbare consumentenelektronica en andere producten.
productparameter (specificatie)
|
Modulegrootte: 116X36X 13,4/10,9 mm |
Weergavegebied weergeven: 83 x 18,4 mm |
|
LCD-type: STN/POSITIEF/TRANSFLECTIEF |
Kijkhoek: 6 uur |
|
Driver-IC: SPLC780D OF gelijkwaardig (AIP31066) |
Type achtergrondverlichting: voeding/3,3 V/5.0VHITE |
|
DC naar DC-circuit: ingebouwd |
Gewicht: nader vast te stellen |
|
PIN |
SYMBOOL |
|
|
1 |
Vs |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
